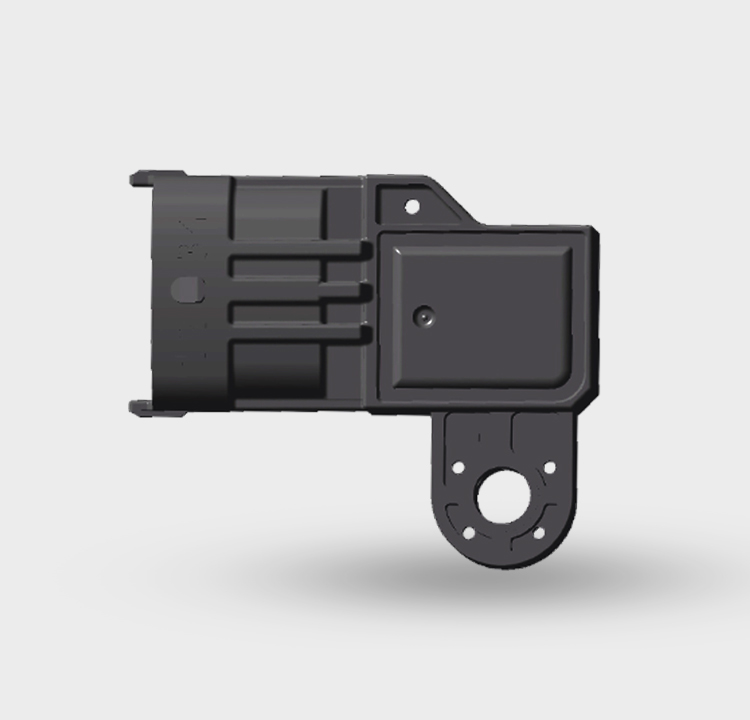

進氣溫度壓力傳感器

Temperature Absolute Pressure Sensor

進氣溫度壓力傳感器由壓力傳感器與溫度傳感器兩者合二為一組成進氣溫度壓力傳感器。

產品特征及優勢

TMAP 可以提供兩個信號

來源于壓力感應元件并經芯片處理后的進氣絕對壓力信號

來源于熱敏電阻的進氣溫度信號

外觀和客戶接口可以與 Bosch 產品兼容

單芯片解決方案,電路單元利用 SMT 技術貼裝

利用 NTC 電阻進行溫度測量,電阻焊進行 NTC 組裝

利用鋼球技術進行通氣孔密封,激光打標以得到更好的追溯性

根據客戶要求,多種量程可選(10-115,10-250,10-300,15-300,20-300,50-400kpa abs)

產品作用

根據 TMAP 輸出信號和氣缸/歧管容積,ECU 可以得到進氣質量,與燃油壓力信號配合,ECU 可以得到空氣燃油比,從而通 過調節噴油時間來獲得最佳空氣燃油比。

操作
基本原理

進氣溫度壓力傳感器壓力部分根據感應進氣歧管內的真空變化,再從感知器內部電阻的改變,轉換成電壓信號,供ECU電腦修 正噴油量和點火正時角度。溫度部分由一個負溫度系數熱敏電阻,當溫度高,電阻減小當溫度低,電阻增大,隨著溫度電阻的變化,電壓變化,0V到5V信號變化。

鏈接選項

根據客戶選擇定制連接系統

包裝選項

可提供定制包裝以滿足任何需要,請聯系KESENS技術部了解詳情。

技術參數
參數
符號
最小值
額定值
最大值
單位
工作溫度
T
-40

130
壓力測量范圍
P
10

115
kPa
電源電壓
Vcc
4.5
5
5.5
V
電源電流
Icc

8
10
Ma
輸出負載電流
IL
-1

1
mA
負載電阻
Rpull-up
Rpull-down
5
5
59
59
100
100

額定輸出電壓
Vout
8

93
%Vcc
輸出電壓上限值
VCL-HI
4.77
4.8
4.83
V
輸出電壓下限值
VCL-LO
0.27
0.3
0.33
V
整體精度誤差
Err


1.6
kPa
壓力響應時間
從10%到90%的最輸出電壓

0.65
1
ms
